钢厂重卷机下液压缸 50/36-650

产品概述

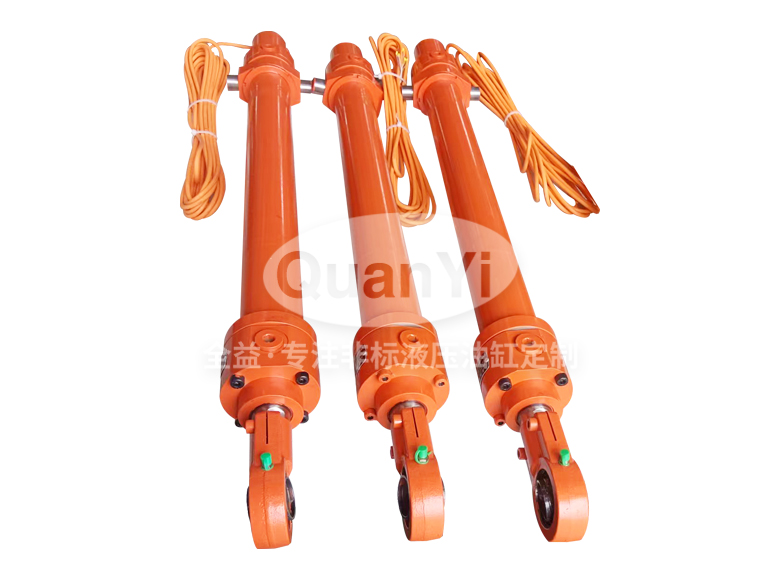

常州全益机械制造有限公司为‌钢厂重卷机设计了此款油缸，专为重卷拉矫、切边机组设计，共配置4件（拉矫入口2件+切边入口2件）。集成浙达RH-M0660-SI-PD56-N10-S0传感器（SSI接口），具备±0.1mm级高精度位移反馈功能。结构包含活塞杆、导向套、缸筒等核心部件，通过法兰和轴销连接，适用于钢厂带钢加工中对张力、位置的精确控制，满足高速运行时的动态响应与负载需求。

核心特点

1. ‌高精度位移传感‌：采用SSI数字接口传感器，实时反馈活塞位移数据，控制精度达±0.1mm，精准调节板材张力和板形。

2. ‌高强度结构设计‌：活塞杆直径36mm，缸筒内径50mm，关键部件采用45号钢（调质处理）和20号无缝钢管，抗压强度高，适应钢厂冲击负载。

3. ‌模块化组件‌：标准化导向套、防尘圈等设计支持快速拆卸，降低维护停机时间，适配24小时连续生产。

4. ‌多接口兼容安装‌：通过法兰和轴销固定，满足拉矫/切入口不同工位的空间布局需求。

5. ‌密封防护优化‌：组合密封结构+防尘圈设计，防止油液泄漏和粉尘侵入，耐高温（-20~120℃）。

6. ‌动态响应优异‌：行程650mm，响应时间≤0.1秒，满足穿带、张力调整的快速控制需求。

技术参数

主要应用

1. ‌重卷拉矫入口‌：调节开卷机与拉矫机间带钢张力，配合拉矫辊消除板形缺陷

2. ‌切边入口‌：通过位移反馈确保带钢边缘与剪刃对齐，提高切边精度，适应不同宽度规格切换

3. ‌穿带辅助‌：快速定位导向装置，减少换卷时间，提升机组作业效率

关于我们

常州全益机械制造有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
