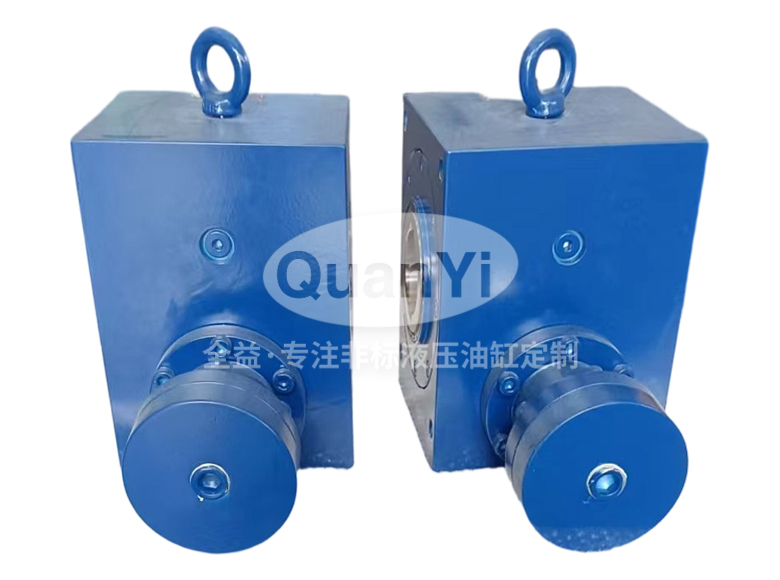

型材生产线摆动缸 63-90°

产品概述

无锡鼎元丰液压气动有限公司专为型材生产线设计了此款齿轮齿条式摆动油缸，采用双缸同步驱动结构，通过齿条齿轮传动将活塞直线运动转换为精准的 90° 旋转输出。油缸整体结构紧凑、承载能力强，配备多重密封体系与耐磨传动组件，运行平稳、抗冲击性能优异，可在高压重载工况下长期可靠工作，广泛适用于型材加工及自动化生产线中工件翻转、转向与变位等关键工序。

核心特点

1. 双缸双活塞齿轮齿条传动，两活塞同步推动齿条驱动齿轮旋转，输出 2865N・m 大扭矩，重载承载能力强。

2. 齿轮与齿条均采用 42CrMo 合金钢，整体调质 HB241-285 并齿面淬火处理，硬度高、耐磨性好、使用寿命长。

3. 壳体采用 16Mn 低合金高强度钢，缸筒为 20# 冷拔精密管，法兰、缸底、活塞均为 45 钢，整体结构坚固耐用。

4. 多重密封防泄体系，配置孔用与轴用格莱圈（NBR+PTFE）、多道 NBR 材质 O 型圈及 PTFE 挡圈，配合酚醛支撑环，密封可靠。

5. 旋转部位采用G 型骨架旋转密封，专业应对旋转动密封工况，有效防止高压油液外泄。

6. 输出轴两端配置 6019 深沟球轴承支撑，径向承载能力强，旋转精度高、运转平稳，有效降低摩擦与磨损。

7. 端部设有 QT500-7 球墨铸铁缓冲圈，吸收活塞到位冲击，降低噪音与振动，保护齿轮齿条传动副及缸体结构。

8. 法兰安装形式，配 10.9 级与 8.8 级高强度内六角螺钉紧固，安装稳固可靠；自带 M16 吊环螺钉，便于吊装与维护。

技术参数

主要应用

1. 型材生产线翻转 / 转向工位：用于型钢、管材、棒材等型材在轧制、矫直、切割、表面处理等工序间的 90° 翻转或转向，实现工件姿态的快速转换，是型材加工线的核心驱动部件。

2. 钢结构加工自动线：在 H 型钢、工字钢、槽钢等钢结构件的焊接、钻孔、装配工序中提供大扭矩翻转驱动，配合焊接变位机或工装夹具完成工件多面加工，提升自动化生产效率。

3. 重型工件自动化物流与装配线：用于汽车零部件、工程机械框架、重型箱体等工件的 90° 换向与翻转变位，在自动上下料、装配检测、码垛转运等工位中实现工件姿态调整，适配高压重载的工业环境。
