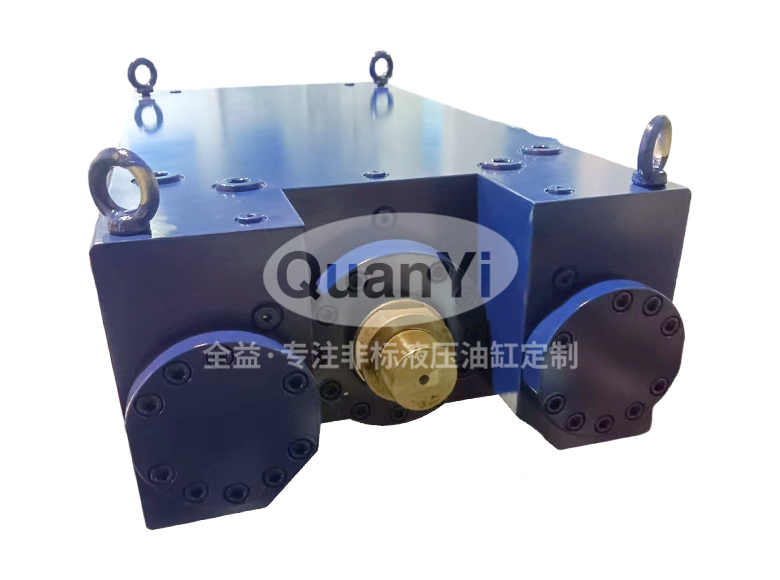

冶金板材线三联缸 130/100*785-95/70*835

产品概述

无锡鼎元丰液压气动有限公司专为冶金板材生产线设计了此款三联缸，采用双级伸缩式结构，将大推力与超长行程集成于紧凑缸体之中。整机搭载 NOK、Parker 等国际知名品牌多级密封系统，两端配置缓冲机构，活塞杆经调质及表面淬火强化处理，可在高温、粉尘、重载的冶金环境中长期稳定运行，是板材轧制、矫直及输送工序的核心驱动元件。

核心特点

1. 双级伸缩三联结构，总行程达1620mm，在有限安装空间内实现大推力与长行程的高效输出。

2. 额定工作压力14MPa、测试压力21MPa，16Mn 高强度缸体配10.9级紧固件，承载能力强、安全裕度大。

3. 活塞杆采用 45 钢调质HB241-285，表面淬火HRC45-50，硬度高、耐磨性好，适应频繁往复工况。

4. NOK SPGW 活塞密封与 Parker 斯特封、杆封、防尘圈组成多级密封体系，层层设防，有效杜绝内泄与外漏。

5. 酚醛材质支撑环配合 PTFE 挡圈，降低摩擦系数，承受侧向载荷，保持活塞与活塞杆长期运行精度。

6. 两端内置 QT500-7 缓冲套及弹簧钢丝缓冲机构，行程末端平稳减速，消除液压冲击与机械振动。

7. 配置 G1/4 测压接头支持在线压力监测，13 处工艺堵头规范油路接口，日常维护与检修便捷。

8. QT500-7球墨铸铁导向套自润滑耐磨，长行程下导向稳定，有效防止活塞杆拉伤与偏磨。

技术参数

主要应用

1. 板材轧机机组：用于轧辊压下、轧辊平衡或换辊机构，提供稳定大推力，保障板材轧制厚度精度。

2. 板材矫直生产线：驱动矫直辊压下或工作台升降，根据不同规格板材灵活调整矫直力与辊缝。

3. 板材输送步进梁/升降台：驱动长行程升降或步进移送装置，实现重载板材在工序间的平稳转运。

关于我们

无锡鼎元丰液压气动有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
