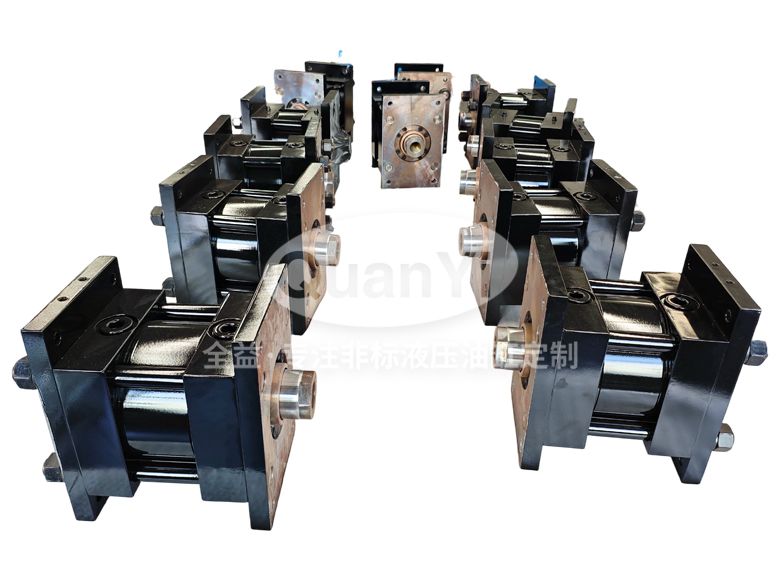

双出杆油缸 154.2/63.5-12.7

产品概述

无锡鼎元丰液压气动有限公司设计的此款法兰安装式双出杆液压油缸，采用大缸径与超短行程设计，两端配备可调缓冲装置，可实现双向等速、等力输出。油缸选用 Hallite 品牌密封系统与 HNBR 耐油密封件，活塞杆经调质镀硬铬处理，配合铝青铜导向套，具备承载能力强、换向平稳、耐磨耐腐蚀等特点，适用于冶金、压力试验及模具锁紧等需要短行程大推力、双向同步动作的工业场合。

核心特点

1. 双出杆等力输出：活塞两侧杆径一致，两端有效作用面积相等，可实现双向等速等力驱动，换向控制精准可靠。

2. 大缸径短行程设计：154.2mm 缸径配合 12.7mm 行程，结构紧凑推力大，适合空间受限但需大推力的应用场合。

3. 两端可调缓冲：油缸两端均设可调缓冲机构，配合 Hallite R16 型缓冲圈，有效吸收行程末端冲击，运行平稳低噪。

4. Hallite 品牌密封系统：采用 Hallite 孔用圈、轴用圈、防尘圈及缓冲圈，配合 PTFE 挡圈，密封可靠、低摩擦、使用寿命长。

5. HNBR 耐油 O 型圈：O 型圈采用 HNBR 90 氢化丁腈橡胶材质，耐油、耐高温、抗老化，适应严苛液压工况环境。

6. 活塞杆调质镀硬铬：活塞杆采用 45 钢调质处理，外圆镀硬铬 0.04-0.05mm，硬度高、耐磨防腐，有效延长使用寿命。

7. 铝青铜导向套：两端导向套采用 QAL9-4 铝青铜材质，耐磨自润滑，支撑稳定，有效防止活塞杆偏磨拉伤。

8. 拉杆式法兰安装结构：4 根 35CrMo 高强度拉杆拉紧，前后法兰安装，刚性好、承载能力强，安装维护便捷高效。

技术参数

主要应用

1. 冶金轧机设备：用于轧机换辊、辊缝调节或带钢夹紧机构。大缸径提供充足夹紧力，双出杆保证两端同步，短行程满足快速换位，法兰安装便于机架固定。

2. 液压压力试验机：作为材料试验机的加载油缸。短行程大推力实现精确加载，两端可调缓冲保证加载平稳，双出杆等力输出便于双向试验，法兰安装适合台架集成。

3. 注塑 / 压铸模具锁紧：用于注塑机或压铸机的模具锁紧定位。大缸径提供强大锁模力，双出杆等力输出确保模具受力均匀，短行程实现快速开合模，两端缓冲保护模具精度。

关于我们

无锡鼎元丰液压气动有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
