液压缸缓冲的作用与形式

时间:2015-07-01   访问量:739

液压缸缓冲的作用与形式

    在当今的机械利机床中,需要液压缸以越来越快的速率使重负载工作所节省的每秒钟皆可提高生章和降低成本。所以机器设计师必须找到尽可能快地操作缸的方法。单纯地提高缸的速度终将导致无法接受的液压冲击载荷。在形成末端产生的大惯性力必须被同下来而不危及油缸或负载。在缸中保持较高的平均速度的一种方法是在行程末端引入缓冲。这种内装的减速装置设计成把由于速度的突然变化造成的过大的减速力和尖峰液压压力减至最小。理想上,缓冲应在减速期间通过建立起恒定的压力而实现匀减速。在液压缸的缓冲中,已经采用特殊形状或轮廓的缓冲套以变为刚装置提供安排了程序的减速。

    在液压缸的缓冲中,柱塞和套关闭杠头或缸盖的主要排油通路,封闭活塞与杠头或缸盖之间的油液,受困油液被节流装置控制速率,无论活塞与缸孔间隙状态如何,缓冲本身必须适当对中。为了促进与相配节流孔的机械啮合,在缓冲柱塞和缓冲套的引导部分采用一个短圆锥。此外.环形缝隙必须同心.以便油液流动特性以一次行程到下一次保持一致。最常见的缓冲设计是带有固定间隙的圆柱柱塞和套.已经用于广范围的油缸用途中.它制造起来经济,但在较窄的负载与速度组合中提供缓冲。缓冲设计也可以足锥形方案.通常它包括一个占缓冲行程2/3长度的圆锥,继之以行程最后1/3的圆柱直径。另外一种缓冲设计是针对油缸适当确定尺寸的反抛物线.此设计加工起来极昂贵,所以不能经济地用于广泛的产品范围。在缓冲套或柱塞中采用一系列节流孔的结构也能实现匀减速,这种多孔或短笛式缓冲加工和控制也很昂贵,仅用在缓冲要求较高的油缸上。

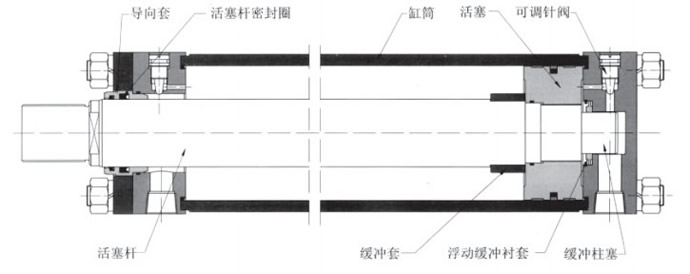

    我公司设计和开发的浮动缓冲,兼有已知缓冲技术的最佳特征.性能胜过其它缓冲。它采用浮动衬套和浮动缓冲套以保证环形流动缝隙的同心度,避免了相配缓冲零件的同心度差异造成的缓冲不足或无规则缓冲,可以减小缓冲间隙,增加节流量,用以提高整个缓冲效果,为液压缸缓冲中的全新方告,使动能能在缓冲行程上被逐渐而平稳地吸收。




具备了我公司浮动缓冲的油缸的优点包括:

★较短的缓冲时间.★降低的内外冲击.★降低的机器噪音.★较少的机器维修

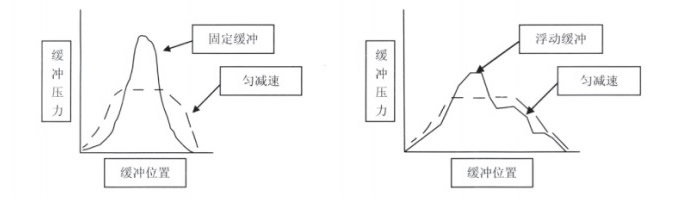

由缓冲设计所建立起来的压力曲线显i出缓冲性能。理论上理想的压力行程曲线是一条直线.表示缓冲作用有恒定的压力特性。曲线下的总面积代表所吸收的动能。


由固定缓冲和浮动缓冲在同样条件下产生的实际压力曲线的对比显示了浮动缓冲的有点,更密切地逼近匀减速曲线,压力尖峰低,比较低的冲击减少了机器噪声和维修。我公司所设计油缸一般全部采用浮动缓冲。
